1、理想模型--理想的开关

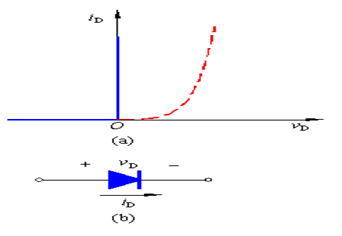

理想二极管的V–I 特性如图(a)蓝色线所示,虚线表示实际二极管的V–I 特性。图(b)为它的代表符号。
由图(a)可见,在正向偏置时,其管压降为0V,而当二极管处于反向偏置时,认为它的电阻为无穷大,电流为零。在实际的电路中,当电源电压远比二极管的管压降大时,利用此法来近似分析是可行的
2、恒压模型--其正向压降为0.7V(硅管)
基本思想是当二极管导通后,其管压降认为是恒定的,且不随电流而变,典型值为0.7V,不过,这只有当二极管的电流iD近似等于或大于1mA时才是正确的. 该模型提供了合理的近似,因此应用也较广
例如:稳压二极管
稳压二极管在工作时应反接,并串入一只电阻。电阻的作用一是起限流作用,以保护稳压管;其次是当输入电压或负载电流变化时,通过该电阻上电压降的变化,取出误差信号以调节稳压管的工作电流,从而起到稳压作用。
最简单的稳压电路由稳压二极管组成如图所示。从稳压二极管的特性可知,若能使稳压管始终工作在它的稳压区内,则VO.基本稳定在Vz左右。

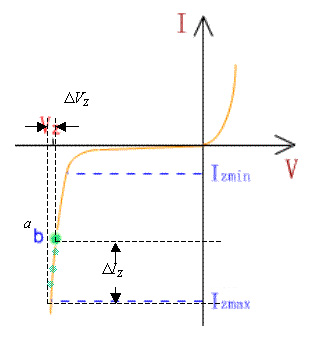

当电网电压升高时,若要保持输出电压不变,则电阻器R上的压降应增大,即流过R的电流增大。这增大的电流由稳压二极管容纳,它的工作点将由b点移到C点,由特性曲线可知此时Vo≈Vz基本保持不变。
若稳压二级管稳压电路负载电阻变小时,要保持输出电压不变,负载电流要变大。由于VI保持不变,则流过电阻R的电流不变。此时负载需要增大的电流由稳压管调节出来,它的工作点将由b点移到a点。所以,稳压管可认为是利用调节流过自身的电流大小(端电压基本不变)来满足负载电流的改变,并和限流电阻R配合将电流的变化转化为电压的变化以适应电网电压的变化。
稳压二极管电路稳压存在问题:电网电压不变时,负载电流的变化范围就是IZ的调节范围(几十mA),这就限制了负载电流I0的变化范围。怎样才能扩大IO的变化范围。
